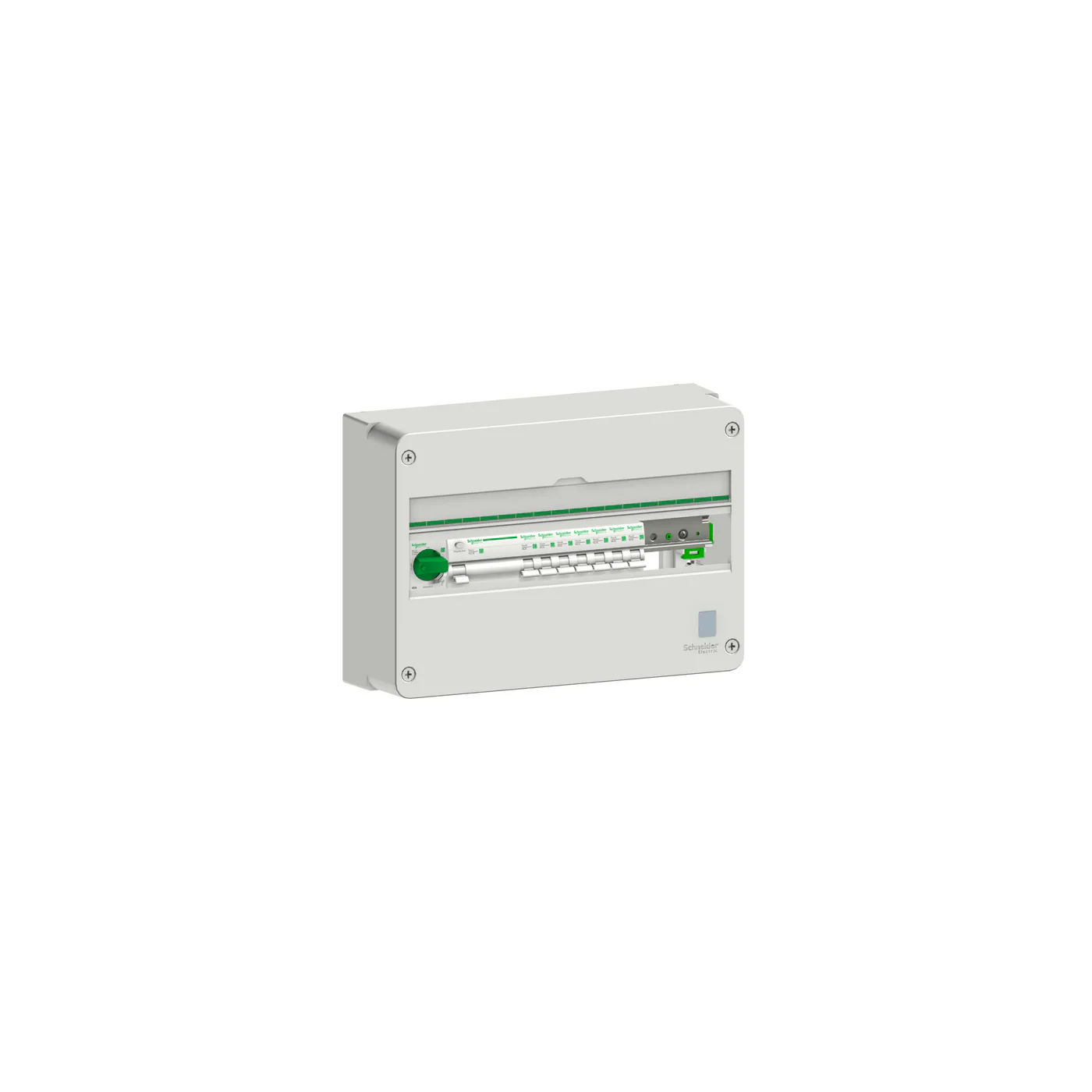

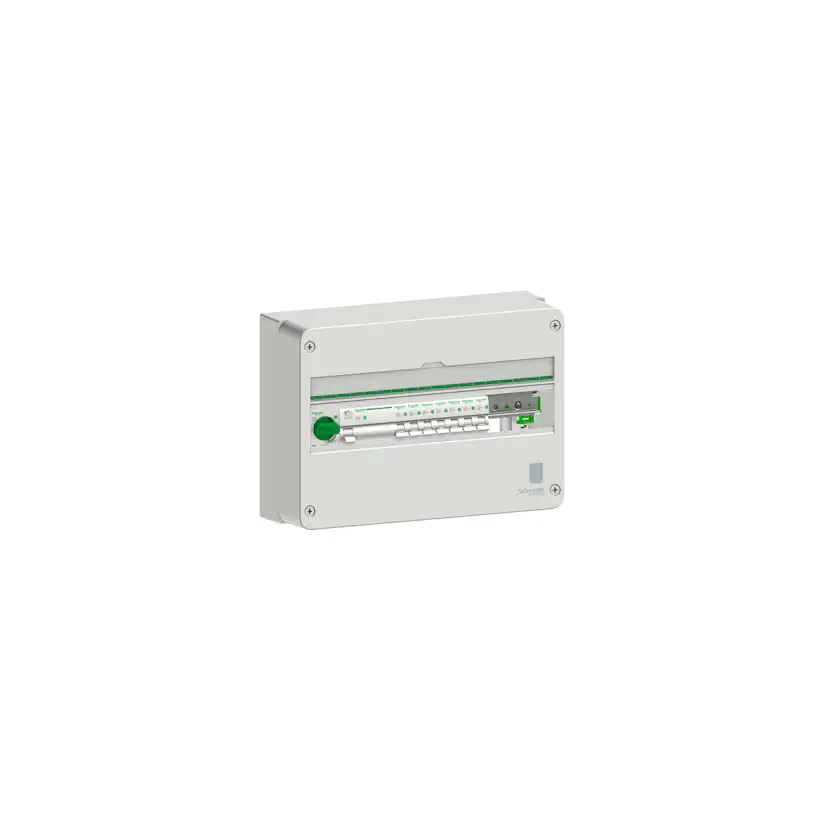

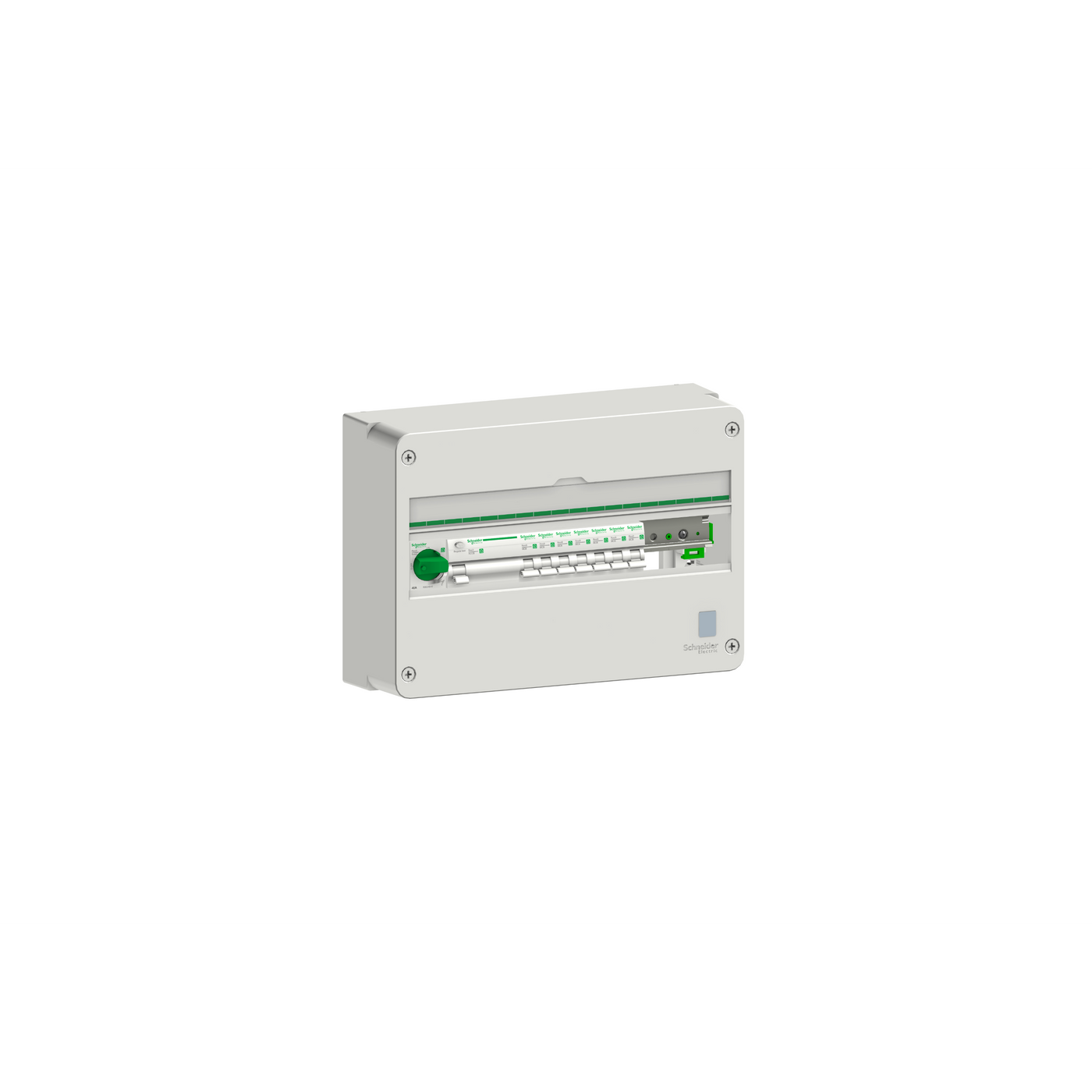

Normcentral Schneider Electric

Förmonterad 1 kapsling, 3P huvudbrytare, 4P JFB, 7x1P MCB 10 och 16A, faskena 12 moduler

Bestyckning
- 1 st E2200830 Utvändig normkapsling IP30 Resi9 CX 1x18 mod
- 1 st E2112667 Huvudbrytare 3-pol 40A med vred och kabel
- 1 st E2165091 Jordfelsbrytare Resi9 4P 25A 30mA typ A
- 3 st E2112653 Dvärgbrytare Resi9 1P C 16A
- 4 st E2112651 Dvärgbrytare Resi9 1P C 10A
- 1 st E2112673 Fasskena Resi9 3P 12 moduler 10 mm²

Beröringsskydd för fasskenan på oanvända anslutningar - Gruppförteckning ingår.

Specifikation
- Standarder: IEC 61439-1, IEC 61439-3
- IP30 utan dörr (överensstämmer med EN/IEC 60529)
- IP40 med dörr (överensstämmer med EN/IEC 60529)
- Omgivningstemperatur vid drift: -5–35 °C
- IK-skyddsgrad: IK08 (överensstämmer med EN/IEC 62262)
- Seriekompatibilitet: Resi9 (Resi9 brytare med vred)
- Märkström [In]: 40 A
- 9 mm moduler: 36
- Överspänningskategori: Klass II
- Fördelningsblock utgående: 3 × 25 mm² + 11 × 4 mm² för neutral
- 3 × 25 mm² + 11 × 4 mm² för jord
- Kombinerad skenfördelning kompatibilitet: Biconnect, lodrät kombinerad samlingsskena
- Ingående utrustning: 1 × kombinerad samlingsskena - 3P, tandskydd
- Totalt antal 18 mm moduler: 18
- Antal horisontella rader: 1
- Antalet moduler (18 mm) per rad: 18
- Typ av spår: DIN
- Antal vägar: 7 vägar (1P)
- Nätverkets antal faser: trefas

Typ av skyddsanordning
- 1 × frånskiljare för brytare - 4P - 40 A vid 400 V
- 1 × jordfelskretsbrytare (RCCB) - 4P - 40 A vid 400 V - 30 mA typ A
- 3 × dvärgbrytare (MCB) - 1P - 16 A vid 230 V - C-kurva
- 4 × dvärgbrytare (MCB) - 1P - 10 A vid 230 V - C-kurva
